تنظیم درست آینهها در دستگاه برش لیزر یکی از مهمترین مراحل برای رسیدن به برش دقیق، توان پایدار و عمر بیشتر دستگاه است. اگر آینهها درست تنظیم نشده باشند، پرتو لیزر از مسیر اصلی منحرف میشود و نتیجه آن میتواند شامل کاهش کیفیت برش، افت توان، سوختگی لبهها، شکست عدسی و آسیب به قطعات نوری باشد. تنظیم نادرست آینهها میتواند به کاهش کیفیت برش، هدررفت انرژی و آسیب به قطعات دستگاه منجر شود. با رعایت مراحل استاندارد و استفاده از ابزارهای ساده مانند چسب کاغذی و پیچهای تنظیم، اپراتورها میتوانند این فرآیند را بهدرستی انجام دهند. در این مقاله، مراحل تنظیم آینهها بهصورت گامبهگام، نکات پیشرفته، روشهای عیبیابی و نگهداری طولانیمدت دستگاه توضیح داده شده تا عملکرد بهینه دستگاه تضمین شود.
اهمیت تنظیم آینه در دستگاه برش لیزر
آینههای دستگاه لیزر وظیفه انتقال پرتو لیزر از تیوب به هد برش را بر عهده دارند. اگر پرتو لیزر به درستی همراستا نباشد، ممکن است در نقاط مختلف میز کار انحراف پیدا کند، کیفیت برش کاهش یابد یا حتی به اجزای دستگاه آسیب وارد شود. تنظیم دقیق آینهها نه تنها کیفیت برش و حکاکی را بهتر میکند، بلکه از هدررفت انرژی لیزر و استهلاک غیرضروری قطعات جلوگیری میکند. علاوه بر این، تنظیم صحیح آینهها میتواند زمان تولید را کاهش داده و بهرهوری دستگاه را افزایش دهد.

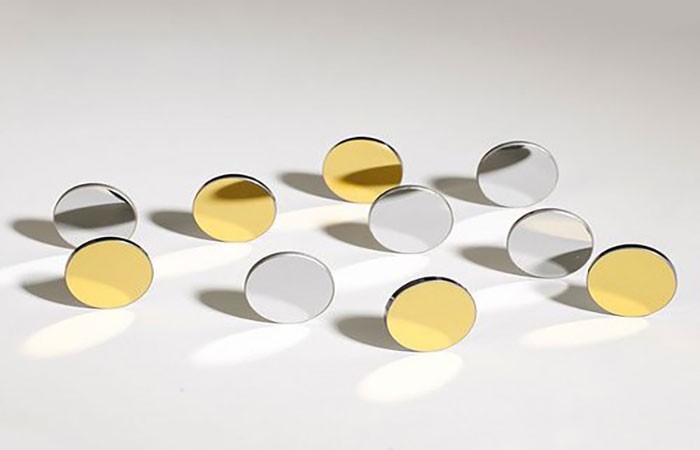

ابزار مورد نیاز برای تنظیم آینهها
برای تنظیم آینه در دستگاه برش لیزر به ابزارهای سادهای نیاز دارید:
- چسب کاغذی یا اکریلیک شفاف: برای علامتگذاری محل برخورد پرتو لیزر.
- ابزار تنظیم (آچار یا پیچگوشتی): برای چرخاندن پیچهای تنظیم آینهها.
- تیوب لیزر و سیستم خنککننده فعال: برای اطمینان از عملکرد صحیح پرتو.
- دقت و حوصله: برای انجام تنظیمات با دقت بالا.
- ابزارهای کمکی (اختیاری): مانند نشانگرهای لیزری یا خطکشهای دقیق برای بررسی همراستایی.
آشنایی با پیچهای تنظیم آینه در دستگاه برش لیزر
هر آینه در دستگاه لیزر معمولاً دارای سه پیچ تنظیم است:
- پیچ بالایی: برای تنظیم زاویه عمودی آینه (حرکت پرتو به سمت بالا یا پایین).
- پیچهای پایینی (چپ و راست): برای تنظیم زاویه افقی آینه (حرکت پرتو به سمت چپ یا راست).
نحوه عملکرد پیچها
- پیچ بالایی:
- چرخاندن در جهت بسته شدن (راستگرد): سر آینه به سمت پایین حرکت میکند و پرتو لیزر به سمت پایین هدایت میشود.
- چرخاندن در جهت باز شدن (چپگرد): سر آینه به سمت بالا حرکت میکند و پرتو لیزر به سمت بالا هدایت میشود.
- پیچهای پایینی:
- پیچ راست:
- بسته شدن (راستگرد): آینه به سمت چپ زاویه میگیرد و پرتو به سمت راست حرکت میکند.
- باز شدن (چپگرد): آینه به سمت راست زاویه میگیرد و پرتو به سمت چپ حرکت میکند.
- پیچ چپ:
- بسته شدن (راستگرد): آینه به سمت راست زاویه میگیرد و پرتو به سمت چپ حرکت میکند.
- باز شدن (چپگرد): آینه به سمت چپ زاویه میگیرد و پرتو به سمت راست حرکت میکند.
- پیچ راست:
| جهت خرید دستگاه لیزر برش فلزات با کیفیت از امیران لیزر همین حالا کلیک کنید. |

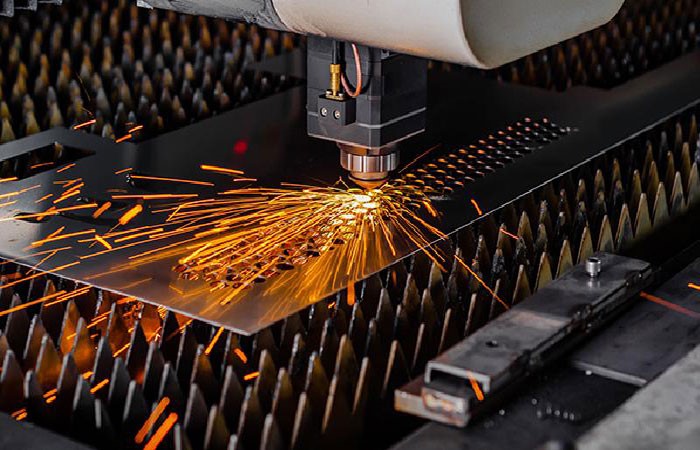

مراحل تنظیم آینه در دستگاه برش لیزر
برای تنظیم دقیق آینهها، مراحل زیر را به ترتیب دنبال کنید:
آمادهسازی دستگاه
آمادهسازی دستگاه شامل چند مرحله است: ابتدا مکانیک دستگاه را بررسی کنید و مطمئن شوید تیوب لیزر به صورت موازی با محور X نصب شده و آینه اول (آینه ثابت یا محور Y) در فاصله مناسب حدود ۵ سانتیمتر از تیوب قرار دارد. سپس آینهها را با دستمال مخصوص و محلول مناسب مانند الکل ایزوپروپیل تمیز کنید تا گرد و غبار یا لکهها بر کیفیت پرتو تأثیر نگذارند. پس از آن، از فعال بودن سیستم خنککننده تیوب لیزر اطمینان حاصل کنید تا از گرم شدن بیش از حد جلوگیری شود. در نهایت ریلها و تسمههای دستگاه را بررسی کنید تا بدون لقی یا انحراف باشند.

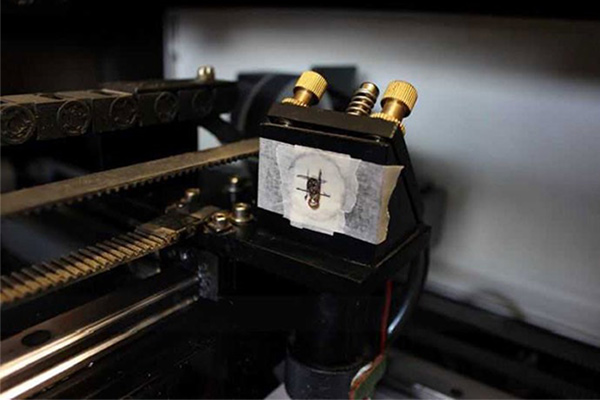

تنظیم آینه اول (آینه محور Y)
چند لایه چسب کاغذی (حدود ۵ لایه) روی آینه اول، روبهروی تیوب لیزر، بچسبانید تا از آسیب به آینه جلوگیری شود و محل برخورد پرتو مشخص شود و محور Y را به دورترین نقطه از تیوب لیزر (انتهای میز کار) منتقل کنید.
با استفاده از کلید پالس (Fire یا Pulse)، یک پرتو کوتاه با توان کم شلیک کنید تا محل برخورد پرتو روی چسب کاغذی مشخص شود. این علامت (معمولاً یک نقطه سوخته یا لکه سفید روی اکریلیک) به عنوان مرجع استفاده میشود و سپس محور Y را به نزدیکترین نقطه به تیوب لیزر منتقل کنید و دوباره یک پالس شلیک کنید.
محل برخورد پرتو در نزدیکترین نقطه باید دقیقاً با محل برخورد در دورترین نقطه یکسان باشد. اگر انحرافی وجود دارد، از پیچهای تنظیم آینه اول استفاده کنید:
- برای اصلاح انحراف عمودی (بالا یا پایین)، پیچ بالایی را تنظیم کنید.
- برای اصلاح انحراف افقی (چپ یا راست)، پیچهای پایینی را به صورت متقارن تنظیم کنید.
- تکرار فرآیند: این مراحل را تا زمانی که پرتو در هر دو فاصله کاملاً همراستا باشد، تکرار کنید.

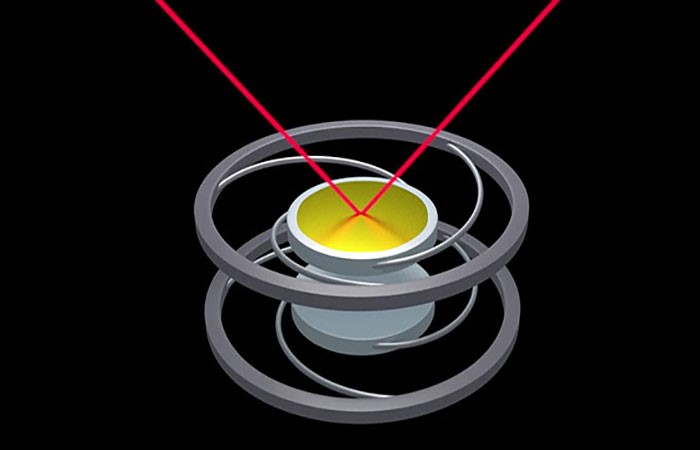

تنظیم آینه دوم (آینه محور X)
برای تنظیم آینه دوم (آینه محورX) ابتدا محور Y را به وسط میز منتقل کنید تا دسترسی به پیچهای تنظیم آسانتر شود، سپس چسب کاغذی یا اکریلیک را روی آینه دوم قرار دهید. در ادامه، هد لیزر را به نزدیکترین نقطه به آینه دوم برده و با شلیک یک پالس محل برخورد پرتو را مشخص کنید. پس از آن هد را به دورترین نقطه از آینه دوم منتقل کرده و دوباره پالس شلیک کنید. اگر محل برخورد پرتو در هر دو حالت یکسان نبود، با استفاده از پیچهای تنظیم آینه دوم، پرتو را همراستا کنید. توجه داشته باشید که در این مرحله نباید موقعیت محور Y تغییر کند، زیرا ممکن است باعث بههم خوردن تنظیمات آینه اول شود.
تنظیم نهایی هد لیزر
برای تنظیم نهایی هد لیزر، پس از اتمام تنظیم آینههای اول و دوم باید پرتو به مرکز لنز هد برخورد کند؛ برای اطمینان یک چسب کاغذی روی ورودی لنز قرار داده و با شلیک پالس محل برخورد را بررسی کنید. در صورتی که پرتو دقیقاً در مرکز لنز نباشد، لازم است نگهدارنده لنز یا در برخی دستگاهها آینه سوم تنظیم شود. همچنین باید فاصله کانونی لنز تا سطح کار کنترل شود تا از تمرکز صحیح پرتو و کیفیت مناسب برش یا حکاکی اطمینان حاصل گردد.
رفع مشکلات رایج در تنظیم آینه در دستگاه برش لیزر
برای رفع مشکلات رایج در تنظیم آینههای دستگاه لیزر، باید علل احتمالی را شناسایی و با دقت اصلاح کرد. اگر پرتو به آینه برخورد نمیکند، بررسی کنید که تیوب لیزر بهدرستی و موازی با محور X نصب شده و فاصله آینه اول تا تیوب حدود ۵ سانتیمتر باشد. انحراف پرتو در فواصل دور معمولاً به دلیل زاویه نادرست آینههاست؛ در این حالت، با تنظیم تدریجی پیچهای بالایی برای انحراف عمودی و پیچهای پایینی برای انحراف افقی، پرتو را همراستا کنید.
کیفیت برش نامناسب میتواند ناشی از لنز کثیف یا فاصله کانونی نادرست باشد؛ لنز را تمیز کرده و فاصله کانونی را تنظیم کنید. در صورت عدم ثبات تنظیمات، شل بودن پیچها یا لقی قطعات مکانیکی را بررسی و محکم کنید. همچنین، اگر پرتو ضعیف یا پراکنده است، تیوب لیزر را برای فرسودگی یا آینهها را برای کثیفی بررسی کنید.
| بیشتر بخوانید 👈🏻 آموزش گام به گام نحوه کار با دستگاه برش لیزری |
نکات مهم در تنظیم آینه
- تنظیم را با حوصله و بهصورت مرحلهای انجام دهید
- هر بار فقط یک پیچ تنظیم را کمی تغییر دهید
- بعد از هر تنظیم، دوباره تست بگیرید
- آینهها را بیش از حد سفت نکنید
- از دست زدن مستقیم به سطح آینه خودداری کنید
- اگر عدسی یا آینه آسیبدیده باشد، تنظیم بهتنهایی کافی نیست و باید تعویض شود
نگهداری و بررسی دورهای آینههای دستگاه لیزر
برای حفظ عملکرد بهینه دستگاه، تنظیم آینه در دستگاه برش لیزر باید به صورت دورهای بررسی شود. عواملی مانند لرزشهای محیطی، جابهجایی دستگاه یا استهلاک قطعات ممکن است باعث خروج آینهها از تنظیم شوند. پیشنهاد میشود:
- بررسی ماهانه: هر ماه یا پس از جابهجایی دستگاه، همراستایی پرتو را بررسی کنید.
- تمیز کردن منظم: آینهها و لنزها را به طور منظم با محلول مناسب تمیز کنید تا از تجمع گرد و غبار جلوگیری شود.
- بررسی قطعات مکانیکی: ریلها، تسمهها و نگهدارندههای آینهها را به صورت دورهای بررسی کنید تا از محکم بودن آنها مطمئن شوید.
- کالیبراسیون توان لیزر: توان خروجی تیوب لیزر را به صورت دورهای بررسی کنید تا از عملکرد بهینه آن اطمینان حاصل شود.
- ثبت تنظیمات: پس از هر تنظیم موفق، موقعیت پیچها و نقاط مرجع را یادداشت کنید تا در صورت نیاز به تنظیم مجدد، فرآیند سریعتر انجام شود.
کاربرد تنظیم دقیق آینهها در پروژههای مختلف
تنظیم دقیق آینهها تأثیر مستقیمی بر کیفیت پروژههای برش و حکاکی دارد. برای مثال:
- برش مواد نازک (مانند کاغذ یا پارچه): نیاز به پرتو متمرکز و دقیق دارد که با تنظیم صحیح آینهها امکانپذیر است.
- حکاکی روی فلزات یا چوب: همراستایی دقیق پرتو از پراکندگی حکاکی جلوگیری میکند و جزئیات را بهبود میبخشد.
- برش مواد ضخیم (مانند اکریلیک یا MDF): تنظیم دقیق آینهها و لنز باعث میشود پرتو به صورت یکنواخت به ماده نفوذ کند.
جمع بندی
تنظیم آینه در دستگاه برش لیزر کاری مهم برای داشتن برش و حکاکی دقیق است. اگر آینهها درست تنظیم نشوند، کیفیت کار پایین میآید و حتی ممکن است به دستگاه آسیب برسد. این کار با ابزار سادهای مثل چسب کاغذی و پیچهای تنظیم انجام میشود و نیاز به دقت و حوصله دارد. همچنین تمیز کردن منظم آینهها و بررسی دورهای آنها باعث میشود دستگاه همیشه درست کار کند.
