جوشکاری لیزری، به عنوان یک فرآیند دقیق و کارآمد، با تمرکز بالای انرژی لیزر بر روی ناحیه اتصال، گرمای قابل توجهی را در منطقه جوش ایجاد میکند. مدیریت صحیح این گرما برای دستیابی به اتصالات با کیفیت بالا، جلوگیری از اعوجاج و آسیب به قطعات، و تضمین ایمنی فرآیند، امری حیاتی است. در این مقاله به بررسی بهترین روشهای خنکسازی و مدیریت گرما در جوشکاری لیزری میپردازیم.
روشهای مختلف خنکسازی، از جمله آب، هوا، گازهای خنثی، روغن و سیستمهای هیبریدی، هرکدام مزایا و محدودیتهای خاص خود را دارند. انتخاب روش مناسب خنکسازی بر اساس نوع فلز، ضخامت قطعه و شرایط کاری، میتواند کیفیت جوش را تا حد چشمگیری افزایش دهد و هزینههای ناشی از تعمیر یا تعویض قطعات را کاهش دهد.
در صنایع حساس مانند خودروسازی، هوافضا، تجهیزات پزشکی و تولید قطعات دقیق، اهمیت خنک سازی جوشکاری لیزری دوچندان است. در این مقاله، با بررسی کامل روشهای خنکسازی، مزایا و محدودیتهای آنها و خطاهای رایج مدیریت حرارت، راهکارهایی عملی برای بهبود کیفیت و دوام جوش ارائه میکنیم تا فرآیند جوشکاری شما حرفهایتر و مطمئنتر شود.

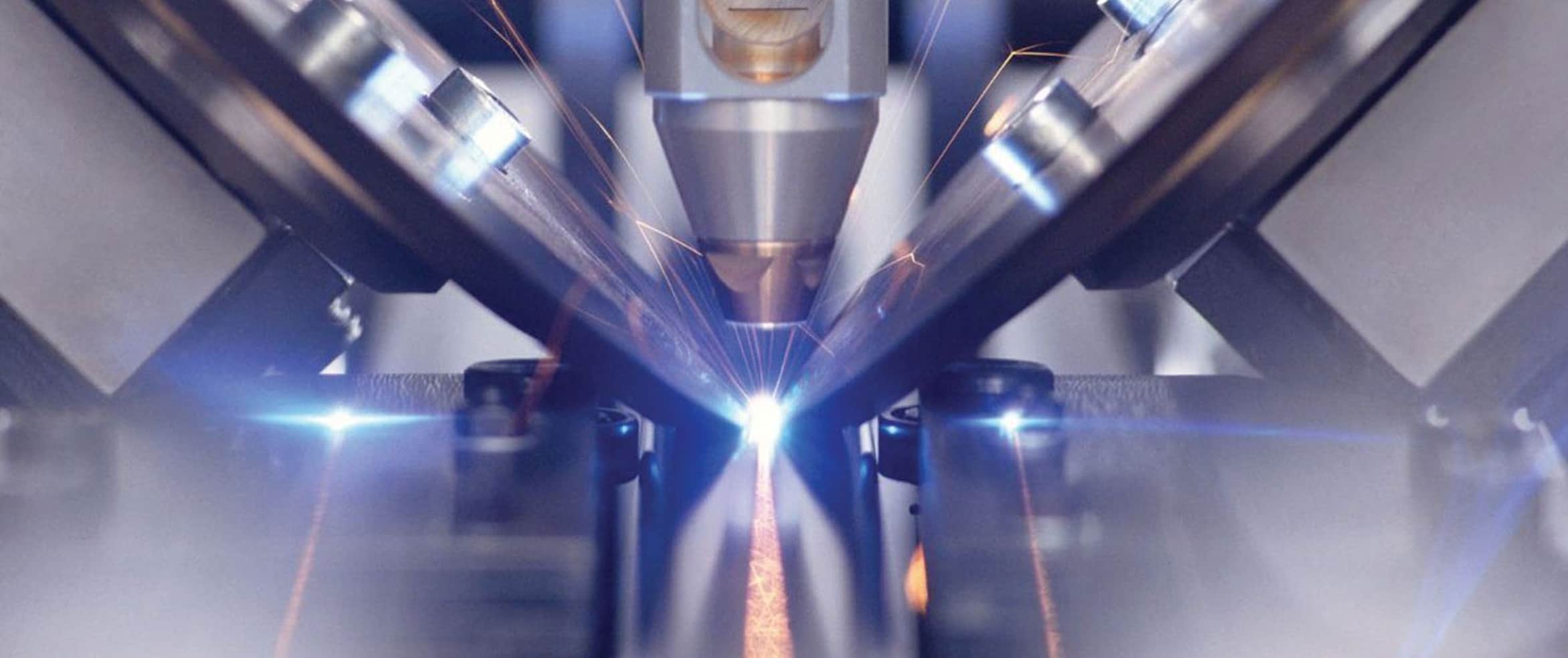

چرا خنکسازی در جوشکاری لیزری ضروری است؟
در فرآیند جوشکاری لیزری، تمرکز بالای انرژی در نقطه جوش باعث افزایش سریع دما و تشکیل حوضچه مذاب میشود. اگر این حرارت بهدرستی کنترل نشود، میتواند مشکلات جدی در کیفیت و دوام قطعات ایجاد کند. از جمله عواقب عدم مدیریت حرارت میتوان به ترکخوردگی، تابیدگی قطعه و کاهش مقاومت مکانیکی اشاره کرد. به همین دلیل، بهرهگیری از روشهای خنک سازی جوشکاری لیزری نقش حیاتی در بهبود کیفیت جوش و افزایش طول عمر قطعات دارد.
استفاده از سیستمهای خنککننده مناسب، نه تنها باعث کاهش دمای ناحیه جوش میشود، بلکه کنترل دقیق حرارت موجب بهبود ریزساختار فلز، افزایش مقاومت مکانیکی و جلوگیری از تغییر شکل ناخواسته قطعه میشود. این موضوع به ویژه در صنایع حساس مانند خودروسازی، هوافضا و تجهیزات پزشکی اهمیت بسیار بالایی دارد. در واقع، بهرهگیری صحیح از خنک سازی جوشکاری لیزری میتواند تا ۳۰ درصد کیفیت جوش و دوام قطعات را افزایش دهد و از بروز هزینههای اضافی ناشی از تعمیر یا تعویض جلوگیری کند.
استفاده اصولی از روشهای خنک سازی جوشکاری لیزری مزایای متعددی برای فرآیند جوشکاری به همراه دارد:
- کاهش تنشهای حرارتی و جلوگیری از تمرکز گرما در یک نقطه
- جلوگیری از ایجاد ترکهای ریز و عیوب سطحی در جوش
- بهبود ریزساختار فلز جوش و یکنواختی آن
- افزایش مقاومت مکانیکی و دوام قطعات جوش داده شده
- جلوگیری از تغییر شکل ناخواسته قطعه و حفظ ابعاد دقیق
- امکان افزایش سرعت تولید با کنترل دقیق دما
با توجه به این موارد، روشن است که خنک سازی جوشکاری لیزری تنها یک گزینه جانبی نیست، بلکه یک ضرورت برای افزایش کیفیت، کاهش ضایعات و بهینهسازی فرآیند جوشکاری است. بدون مدیریت مناسب حرارت، جوشهای لیزری نمیتوانند عملکرد و دوام مورد انتظار صنایع پیشرفته را ارائه دهند.
برای دریافت قیمت روز دستگاه جوش لیزری در توانهای مختلف و مشاوره تخصصی خرید، همین حالا با کارشناسان ما تماس بگیرید. شماره تماس: ۰۳۱۳۱۳۲۲۳۲۵ |
اهمیت مدیریت گرما در جوشکاری لیزری
قبل از پرداختن به روشها، درک چرایی اهمیت مدیریت گرما ضروری است:
- جلوگیری از اعوجاج (Distortion): تنشهای حرارتی ناشی از گرمای نامتوازن میتواند باعث خم شدن، تاب برداشتن یا تغییر شکل قطعه کار شود.
- کنترل ساختار متالورژیکی: سرعت خنککاری بر ساختار دانهبندی و خواص نهایی جوش (مانند استحکام و سختی) تأثیر مستقیم دارد.
- حفظ خواص مواد: گرمای بیش از حد میتواند منجر به تخریب مواد اطراف ناحیه جوش، اکسیداسیون یا سوختگی شود.
- جلوگیری از ترکخوردگی: خنککاری بسیار سریع یا نامتوازن میتواند تنشهای داخلی را افزایش داده و منجر به ترکخوردگی شود.
- افزایش بهرهوری: مدیریت موثر گرما، امکان افزایش سرعت جوشکاری و استفاده بهینه از انرژی را فراهم میکند.

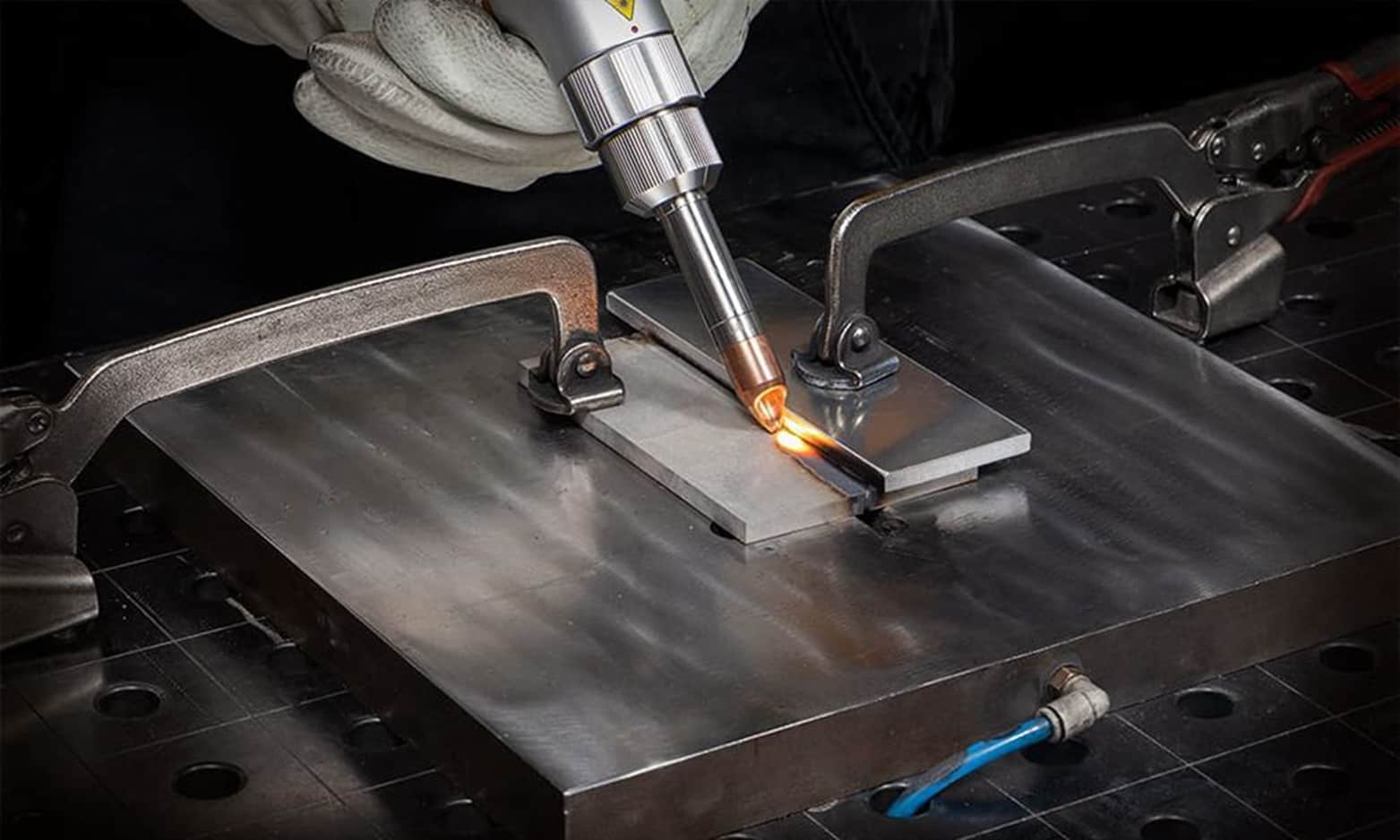

انواع روشهای خنک سازی جوشکاری لیزری
در جوشکاری لیزری، مدیریت حرارت نقش کلیدی در کیفیت و دوام قطعه دارد .استفاده از روشهای خنک سازی جوشکاری لیزری باعث کنترل دما و جلوگیری از ترک، تابیدگی و تغییر شکل میشود. در ادامه، با مهمترین روشهای خنکسازی و مزایا و محدودیتهای هر کدام آشنا خواهید شد.
۱٫ خنکسازی با آب
یکی از رایجترین روشهای خنک سازی جوشکاری لیزری، استفاده از سیستمهای گردش آب یا چیلرهای صنعتی است. آب به دلیل ظرفیت حرارتی بالا، میتواند دمای قطعه و تجهیزات جوشکاری را به سرعت کاهش دهد و از آسیب به هد لیزر و اپتیک جلوگیری کند. این روش بهویژه برای جوشکاریهای سنگین و مداوم بسیار مؤثر است.
مزایا: راندمان بالا و مناسب برای جوشکاریهای پرتوان و مداوم.
محدودیتها: احتمال خوردگی سیستم و نیاز به نگهداری منظم گردش آب.
۲٫ خنکسازی با هوا و گازهای خنثی
در روش خنک سازی جوشکاری لیزری با هوا و گازهای خنثی، از جریان هوا یا گازهایی مانند آرگون، هلیوم و نیتروژن استفاده میشود. این گازها نهتنها دمای ناحیه جوش را کاهش میدهند، بلکه از اکسیداسیون سطح جوش نیز جلوگیری میکنند. این روش ساده و مقرون بهصرفه است و برای جوشکاریهای سبک تا متوسط عملکرد قابل قبولی دارد.
مزایا: ساده، ارزان و مناسب برای قطعات کوچک و متوسط.
محدودیتها: کارایی کمتر در دماهای بسیار بالا و جوشکاریهای پرتوان.
۳٫ خنکسازی با روغن و مایعات ویژه
برای فلزات حساس یا فرآیندهای دقیق، استفاده از روغنها و مایعات ویژه بهعنوان روش خنک سازی جوشکاری لیزری توصیه میشود. این مایعات حرارت را بهخوبی منتقل کرده و شوک حرارتی قطعه را کاهش میدهند. این روش در صنایع پزشکی و دقیق کاربرد زیادی دارد.
مزایا: جلوگیری از اکسیداسیون و خوردگی، کنترل بهتر شوک حرارتی.
محدودیتها: هزینه بالاتر و نیاز به سیستم تصفیه و نگهداری مداوم.
۴٫ خنکسازی هیبریدی (ترکیبی از گاز و مایع)
روش هیبریدی، ترکیبی از گاز و مایع است و بالاترین کارایی را در مدیریت دمای جوش ارائه میدهد. این روش بهخصوص برای مواد حساس مانند تیتانیوم و آلیاژهای خاص بسیار مؤثر است و باعث کاهش تنش حرارتی و بهبود کیفیت جوش میشود.
مزایا: کاهش تنش حرارتی و مناسب برای صنایع حساس مانند هوافضا و پزشکی.
محدودیتها: پیچیدگی سیستم و هزینه نصب بالا.
۵٫ سیستمهای خنککننده داخلی دستگاه
بسیاری از دستگاههای مدرن جوشکاری لیزری دارای سیستمهای داخلی خنککننده هستند. این سیستمها با ترکیب آب، حسگرهای دما و کنترل الکترونیکی، دمای بهینه را حفظ کرده و از آسیب به هد لیزر و اپتیک جلوگیری میکنند. استفاده از این فناوری باعث افزایش دقت و طول عمر تجهیزات میشود.
۶٫ انتخاب متریال و طراحی بهینه
- هدایت حرارتی بالا: استفاده از موادی که هدایت حرارتی بالاتری دارند (مانند آلومینیوم در مقایسه با فولاد ضد زنگ) میتواند به پخش شدن گرما کمک کند.
- طراحی قطعه: ایجاد شیارها یا کانالهایی در قطعه برای تسهیل خنکسازی یا کاهش تنشهای حرارتی.
- پیشگرمایش (Preheating): در برخی موارد، پیشگرم کردن قطعه به طور یکنواخت میتواند اختلاف دمای شدید در حین جوشکاری را کاهش داده و از تنشهای حرارتی جلوگیری کند.
۷٫ مدیریت پالس لیزر (Pulsed Laser Parameters)
کنترل پارامترهای خود پرتو لیزر برای کاهش مجموع انرژی ورودی به قطعه.
- کاهش توان پیک (Peak Power): استفاده از توانهای پایینتر در هر پالس.
- افزایش طول پالس (Pulse Duration): توزیع انرژی در مدت زمان طولانیتر، که میتواند به پخش شدن گرما کمک کند.
- کاهش فرکانس پالس (Pulse Frequency): ایجاد زمان بیشتر بین پالسها برای خنک شدن طبیعی قطعه.
- استفاده از شکلدهی پالس (Pulse Shaping): تنظیم دقیق پروفایل انرژی در طول هر پالس.
- مزایا: عدم نیاز به تجهیزات جانبی خنککننده، کنترل مستقیم بر ورودی گرما.
- معایب: ممکن است بر سرعت یا عمق نفوذ جوش تأثیر بگذارد.
- کاربرد: جوشکاری قطعات ظریف، مواد حساس، یا زمانی که امکان استفاده از خنکسازی خارجی محدود است.
| مطالعه بیشتر 👈 با انواع لنز دستگاه لیزر و کاربردهای هرکدام آشنا شوید |

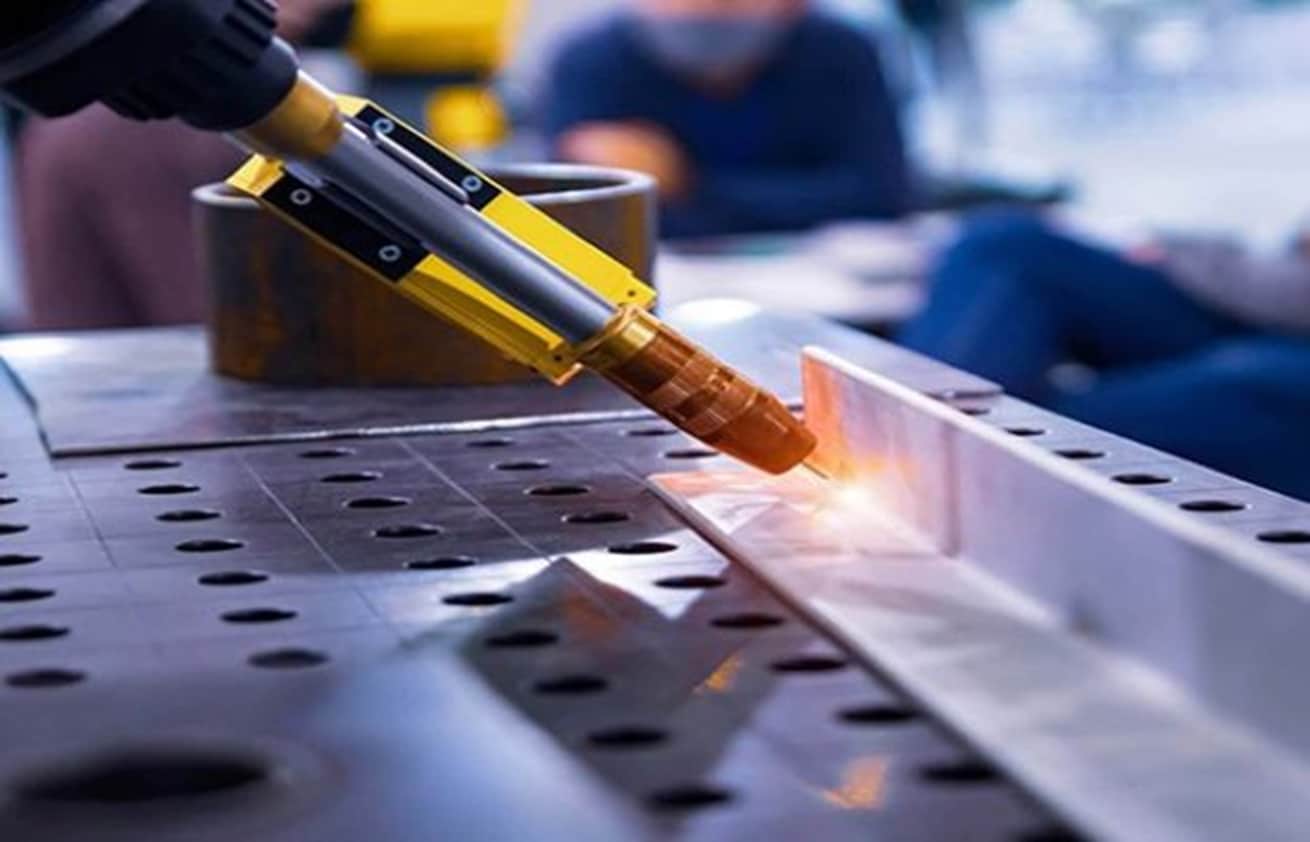

خطاهای رایج در روشهای خنک سازی جوشکاری لیزری و تأثیر آنها بر کیفیت جوش
خنکسازی مناسب در جوشکاری لیزری نقش کلیدی در حفظ کیفیت، دوام و یکپارچگی قطعات دارد. استفاده نادرست از روشهای خنکسازی میتواند به مشکلات جدی منجر شود و عملکرد فرآیند جوشکاری را مختل کند. یکی از رایجترین خطاها، خنککاری ناگهانی و شدید است که باعث ایجاد شوک حرارتی در فلز و ترک خوردن قطعه میشود. از سوی دیگر، استفاده بیش از حد از گاز خنککننده نیز میتواند باعث کاهش کارایی فرآیند و افت کیفیت جوش شود.
خطای دیگری که معمولاً رخ میدهد، تنظیم نادرست توان و سرعت لیزر است. وقتی میزان حرارت تولید شده توسط لیزر با روش خنکسازی هماهنگ نباشد، حرارت به صورت غیر یکنواخت توزیع میشود و مشکلاتی مانند تابیدگی، تغییر شکل قطعه و کاهش مقاومت مکانیکی ایجاد میکند. همچنین، بیتوجهی به خنکسازی هد و اپتیک لیزر میتواند تجهیزات حساس را آسیبپذیر کرده و دقت جوشکاری را کاهش دهد.
یکی دیگر از مشکلات شایع، خنککاری نامتقارن قطعه است که باعث توزیع نابرابر حرارت و ایجاد تنشهای داخلی میشود. مجموع این خطاها میتواند به ترک خوردگی، تابیدگی و افت کیفیت کلی جوش منجر شود و طول عمر قطعه را کاهش دهد.
بنابراین، رعایت اصول خنک سازی جوشکاری لیزری و انتخاب روش مناسب برای هر نوع قطعه و فرآیند، اهمیت بسیار بالایی دارد. مدیریت صحیح حرارت باعث افزایش دوام، کیفیت و یکنواختی جوش میشود و از بروز عیوب حرارتی جلوگیری میکند. با برنامهریزی مناسب، تنظیم دقیق پارامترهای لیزر و توجه به خنکسازی تجهیزات، میتوان به جوشهایی با کیفیت بالا و عمر طولانی دست یافت.
سخن نهایی
خنک سازی جوشکاری لیزری یک مرحله حیاتی و غیرقابل چشمپوشی در موفقیت فرآیند جوشکاری است. انتخاب روش مناسب و مدیریت دقیق حرارت، میتواند کیفیت، دوام و یکنواختی جوشها را بهطور چشمگیری افزایش دهد و از ترکها، تابیدگی و تغییر شکل ناخواسته جلوگیری کند.خطاهای رایج در خنکسازی، از جمله خنککاری ناگهانی یا عدم هماهنگی بین توان لیزر و روش خنککننده، میتوانند عملکرد قطعات را کاهش دهند. با رعایت اصول خنک سازی جوشکاری لیزری، استفاده از تجهیزات مناسب و کنترل هوشمند دما، میتوان جوشهای مقاوم، دقیق و با طول عمر بالا تولید کرد و هزینههای تعمیر یا تعویض قطعات را کاهش داد. موفقیت در جوشکاری لیزری، نتیجه ترکیبی از مهارت، دانش و مدیریت حرفهای حرارت است.
