پالس نزدن دستگاه لیزر یکی از رایجترین و مهمترین خطاها در دستگاههای لیزر CO2، فایبر و حتی برخی سیستمهای صنعتی دیگر است. این مشکل یعنی دستگاه روشن است، اما پرتو لیزر از سورس خارج نمیشود یا هنگام اجرای فرمان، شات/پالس تولید نمیکند. علت میتواند از یک تنظیم ساده تا خرابی جدی در سورس، پاور، کنترلر یا سیستم خنککننده باشد.
دستگاههای لیزر بر اساس تنظیمات مختلفی کار میکنند و یکی از مهمترین قسمتهای عملکرد آنها، پالسدهی است. در بسیاری از عملیاتهای برش و حکاکی لازم است لیزر بهصورت ضربهای و کنترلشده تابیده شود تا انرژی دقیقاً به سطح ماده برسد. اما زمانی که مشکل پالس نزدن دستگاه لیزر اتفاق میافتد، عملاً امکان انجام برش و حکاکی دقیق وجود نخواهد داشت. بسیاری از کاربران ابتدا تصور میکنند توان دستگاه کم شده، در حالی که دلیل اصلی افت عملکرد، از کار افتادن سیستم پالسدهی است.
پالسها باعث جلوگیری از سوختگی سطح، تغییر رنگ یا نفوذ بیش از حد انرژی میشوند. بنابراین وقتی پالسها فعال نباشند، خروجی بسیار ضعیف یا کاملاً غیرقابلقبول خواهد شد. نکته مهم این است که پالس نزدن دستگاه لیزر همیشه نشانه خرابیهای جدی و پرهزینه نیست. در بعضی مواقع فقط تنظیم نبودن آینهها، اختلال در مسیر آب، خاموش بودن کلید High Voltage یا حتی شل بودن یک کابل میتواند باعث بروز مشکل شود. به همین دلیل اولین قدم در زمان بروز مشکل، بررسی قطعات اصلی و اطمینان از سلامت آنهاست.
از طرف دیگر تیوب لیزر نسبت به دما و خنککاری بسیار حساس است. اگر دمای دستگاه بالا برود، سیستم بهطور خودکار پالس را قطع میکند تا از آسیب به تیوب جلوگیری شود. به همین دلیل کنترل چیلر و گردش آب از اقدامات اولیه محسوب میشود.
در این مقاله از امیران لیزر قصد داریم مهمترین دلایل پالس نزدن دستگاه لیزر، روشهای تشخیص سریع و راهکارهای رفع این مشکل را به زبان ساده بررسی کنیم تا بتوانید در کمترین زمان دستگاه را به حالت استاندارد برگردانید و از افت کیفیت جلوگیری کنید.
چکلیست سریع عیبیابی
به این ترتیب جلو بروید:
- برق و فیوزها را بررسی کنید
- Emergency Stop و سوئیچهای ایمنی را چک کنید
- خطاهای چیلر و خنککننده را ببینید
- تنظیمات نرمافزار و فایل را بررسی کنید
- خروجی فرمان لیزر را تست کنید
- کابلها و کانکتورها را کنترل کنید
- وضعیت سورس یا تیوب را ارزیابی کنید
- اپتیک و مسیر پرتو را تمیز و بررسی کنید

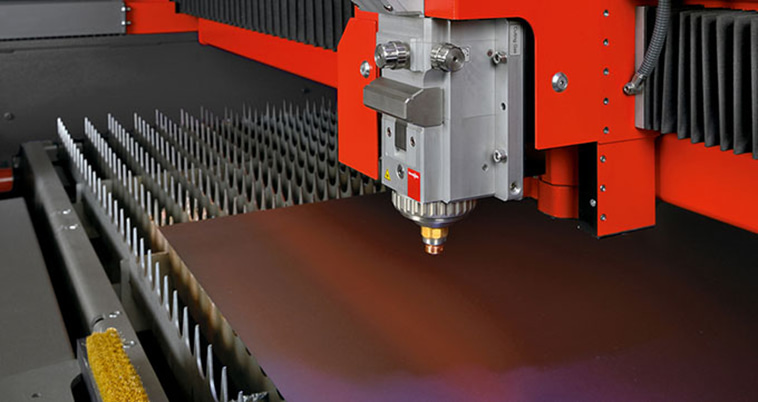

منظور از پالس دستگاه لیزر چیست؟
وقتی درباره عملکرد دستگاههای لیزری صحبت میکنیم، معمولاً با واژه پالس زیاد مواجه میشویم. پالس در واقع به لحظاتی گفته میشود که دستگاه بهجای ارسال مداوم نور لیزر، آن را به صورت قطع و وصلشونده تولید میکند. یعنی لیزر بهصورت پیوسته تابیده نمیشود، بلکه در بازههای زمانی بسیار کوتاه روشن و خاموش میشود.
این رفتوبرگشت یا همان روشن و خاموش شدن سریع نور، باعث میشود انرژی لیزر دقیقتر و هدفمندتر به سطح کار برخورد کند و همین موضوع یکی از دلایل اصلی دقت بالای دستگاههای لیزری است. به زبان سادهتر پالس یعنی لیزر حالت ضربهای پیدا میکند و همین ضربههای پشتسرهم باعث انجام دقیق عملیاتهایی مثل حکاکی، برش ریز و ایجاد نقطههای دقیق روی سطح میشود.
| با خرید دستگاه برش لیزری فلزات ، از دقت فوقالعاده، سرعت بالا و کیفیت حرفهای در برش انواع فلزات بهرهمند شوید. |
مشکلات مربوط به اپتیک (Optics)
اگرچه مشکلات اپتیک معمولاً باعث کاهش توان یا کیفیت برش میشوند، اما در موارد نادر میتوانند مانع از خروج کامل پرتو شوند.
- خرابی لنز یا آینهها: اگر لنز خروجی یا آینههای اولیه دچار آسیب جدی (مانند شکستگی) شده باشند، ممکن است پرتو بهطور کامل منعکس یا هدایت نشود.
چرا پالس لیزر اهمیت دارد؟
اگر دستگاه لیزر بدون پالس و پیوسته عمل کند، ممکن است مواد بسوزند، رنگ سطح تغییر کند یا عمق برش زیادتر از حد شود. ولی وقتی پالسها قابل کنترل باشند، کاربر میتواند میزان انرژی خروجی را مدیریت کند و بهترین نتیجه را روی هر جنس (چوب، پارچه، استیل، پلکسی، شیشه و…) به دست بیاورد.
به همین دلیل تنظیم بودن پالس در عملکرد دستگاه حیاتی است و اگر مشکلی مثل پالس نزدن دستگاه لیزر پیش بیاید، کیفیت خروجی بهطور کامل تحت تأثیر قرار میگیرد.

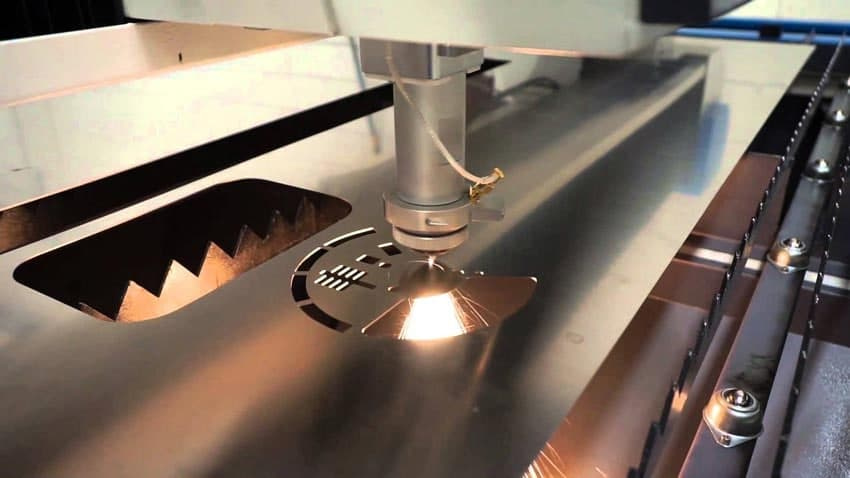

علت پالس نزدن دستگاه لیزر و راهکارهای رفع آن
یکی از مسائلی که ممکن است هنگام کار با دستگاههای لیزر اتفاق بیفتد، پالس ندادن دستگاه است. وقتی دستگاه پالس نداشته باشد، عملاً نه میشود حکاکی انجام داد و نه برش مناسبی گرفت. معمولاً علت این مشکل به بخشهای مهمی مثل مسیر نور، تیوب، پاور یا سنسور آب برمیگردد و اگر دقیق بررسی شود، بیشتر وقتها قابل حل است.
۱٫ بههم خوردن تنظیم آینهها و مسیر پرتو
در بسیاری از مواقع پالس نزدن دستگاه لیزر کاملاً از مسیر اپتیکی شروع میشود. اگر حتی یکی از آینهها کمی جابهجا شده باشد و نور از مرکز عدسی عبور نکند، دستگاه نور کافی تولید نمیکند. معمولاً لرزش میز، تکان خوردن هد یا حتی باز شدن پیچهای آینه باعث این مشکل میشود. بهتر است همیشه از آینه اول تا نازل را مرحلهبهمرحله چک کنیم و مطمئن شویم نور دقیقاً از وسط عدسی عبور میکند. این کار در ظاهر ساده است اما در نتیجه نهایی دستگاه تأثیر مستقیم دارد.
۲٫ غیرفعال بودن کلید Power و High Voltage
گاهی تصور میکنیم دستگاه لیزر روشن است اما در حقیقت تیوب هیچ ولتاژی دریافت نمیکند. بارها دیدهام که فقط کلید High Voltage خاموش بوده و همین موضوع باعث شده دستگاه هیچ پالس ندهد. اگر دستگاه روشن است اما لیزری نمیبینید، اولین کاری که باید انجام بدهید همین بررسی دکمه پاور و ولتاژ است.
۳٫ عدم عملکرد سنسور آب یا نبود گردش مناسب
تیوب لیزر زمانی اجازه فعالیت دارد که خنک باشد و دمای استاندارد داشته باشد. سنسور آب دقیقاً برای همین موضوع طراحی شده تا اگر گردش آب متوقف شد، دستگاه خودکار پالسدهی را قطع کند تا تیوب آسیب نبیند. اگر پمپ آب ضعیف باشد یا شیلنگها درست جا نخورده باشند، دستگاه اجازه پالسدهی نمیدهد. بنابراین همیشه چک کردن سنسور و مسیر آب یکی از کارهای مهم و اولیه است.
۴٫ خرابی یا نوسان پاور لیزر
مشکل دیگری که ممکن است باعث پالس نزدن دستگاه لیزر شود، نوسان یا خرابی پاور دستگاه است. در واقع پاور وظیفه دارد ولتاژ بالا را برای تیوب فراهم کند و هر زمان این قطعه دچار نقص شود، تیوب هم توان لازم برای پالس دادن را از دست میدهد. معمولاً اولین نشانه خرابی پاور این است که دستگاه روشن است اما نور لیزر خیلی ضعیف شده یا اصلاً دیده نمیشود. خیلی وقتها با تست ساده یا تعویض پاور، مشکل برطرف میشود و دستگاه دوباره پالس میدهد.

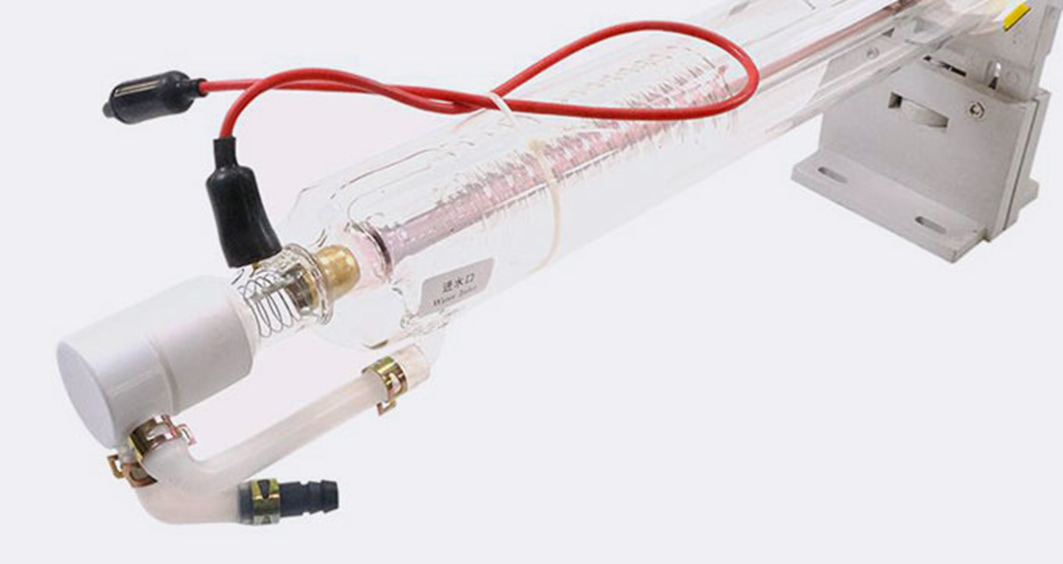

۵٫ خرابی یا تخلیه گاز تیوب لیزر
تیوب لیزر بعد از مدت مشخصی، به مرور توان خود را از دست میدهد. اگر گاز داخل تیوب کاهش پیدا کند، توان خروجی پایین میآید و لیزر عملاً یا خیلی ضعیف میشود یا پالس تولید نمیکند. معمولاً وقتی میبینید دستگاه نسبت به قبل قدرت برش یا حکاکی کمتری دارد، احتمال زیاد عمر تیوب رو به پایان است. بهترین کار این است که تیوب بررسی شود و اگر لازم بود تعویض انجام شود.
۶٫ قطع یا شل بودن کابلهای تیوب
یکی از سادهترین دلایلی که ممکن است باعث پالس نزدن دستگاه لیزر شود، همین کابلهای تیوب است. اگر اتصال کابل مثبت و منفی کامل نباشد یا در اثر حرکت دستگاه شل شده باشد، تیوب روشن نخواهد شد و طبیعتاً هیچ پالسی هم تولید نمیشود. خیلی وقتها تنها با محکم کردن این اتصالات مشکل کاملاً رفع میشود.
راهکارهای فنی رفع پالس نزدن دستگاه لیزر
وقتی دستگاه لیزر در لحظهای که باید پالس تولید کند عمل نمیکند یا پالسها ناپایدار هستند، معمولاً نیاز هست سراغ راهحلهای تخصصیتر برویم. اولین گزینهای که معمولاً پیشنهاد میشود استفاده از تکنولوژی Q-Switch است. این سیستم طوری طراحی شده که انرژی لیزر را داخل خود ذخیره و سپس در زمان مناسب تخلیه کند؛ در نتیجه پالسهایی دقیق و قدرتمند بهوجود میآید و مشکل قطع و وصل شدن پالس تا حد زیادی رفع میشود.
روش حرفهای بعدی Mode-Locking است. اگر بخواهم خیلی ساده توضیح بدهم، این تکنیک چند موج نور را با یکدیگر هماهنگ میکند تا خروجی به شکل پالسهای فوق سریع و منظم ایجاد شود. به همین خاطر این فناوری بیشتر در لیزرهایی کاربرد دارد که نیاز به دقت فوقالعاده یا سرعت بالا دارند.
در کنار اینها، تکنیک ASE هم یک راهحل کاملتر به شمار میرود. در این شیوه، لیزر بهصورت پیوسته نور تولید میکند و سپس نور ایجاد شده تقویت میشود. نتیجهاش چیست؟ نوری کاملاً پایدار با کمترین نوسان و در بسیاری از موارد بدون نیاز به پالسدهی معمول. این روش زمانی بهکار گرفته میشود که دستگاه بهظاهر درست کار میکند اما پالسها بهطور پیوسته قطع میشوند.
| مطالعه بیشتر 👈 بررسی عوامل موثر بر برش نزدن دستگاه لیزر فایبر |

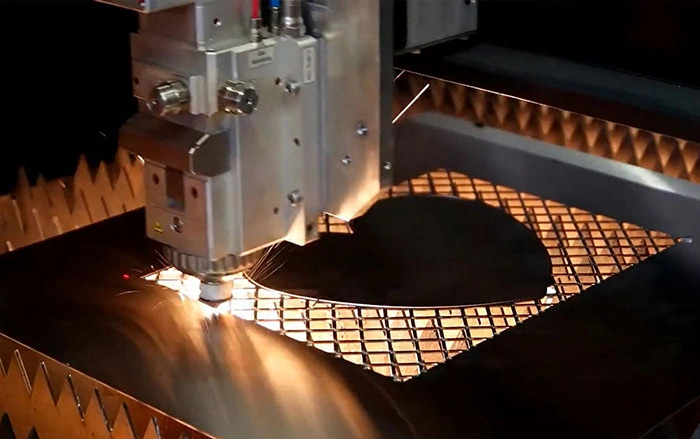

نکات مهم برای جلوگیری از پالس نزدن دستگاه لیزر
برای جلوگیری از بروز پالسنزدن دستگاه و حفظ عملکرد روان، پایدار و دقیق آن، رعایت برخی نکات فنی و نگهداری ضروری است. این موارد اگرچه جزئی و ساده به نظر میرسند، اما نقش مهمی در پیشگیری از خرابیهای جدی، کاهش استهلاک قطعات و افزایش طول عمر دستگاه دارند. توجه مستمر به این نکات، تضمینکننده عملکرد صحیح و بدون وقفه دستگاه در طول زمان خواهد بود.
- تمیزکاری منظم لنز و آینهها
اولین نکتهای که باید همیشه به آن توجه داشته باشید، تمیز بودن لنز و آینههاست. وجود گرد و غبار یا چربی روی این قطعات باعث میشود مسیر نور بهدرستی شکل نگیرد و دستگاه نتواند پالسها را بهصورت دقیق ایجاد کند. به همین دلیل بهتر است قبل از شروع کار روزانه، لنز و آینهها بهصورت سریع بررسی و در صورت نیاز تمیز شوند.
- کنترل مسیر پرتو و تنظیم دقیق آینهها
گاهی دستگاه از نظر فنی سالم است، اما آینهها بهصورت جزئی از تنظیم خارج شدهاند و همین موضوع میتواند باعث اختلال در پالسدهی شود. به همین دلیل توصیه میشود پس از هرگونه جابهجایی دستگاه یا وارد شدن ضربه، تنظیم بودن آینهها بهدقت بررسی شود تا عملکرد دستگاه دچار مشکل نشود.
- بررسی عملکرد چیلر و دمای آب
در بسیاری از موارد، افزایش دما عامل اصلی پالسنزدن دستگاه لیزر است. از آنجایی که سیستم لیزر به گرمای زیاد حساس است، در صورت عملکرد نامناسب چیلر، دستگاه بهصورت خودکار وارد حالت محافظتی میشود و پالسدهی متوقف میگردد. به همین دلیل لازم است همواره دمای آب و عملکرد صحیح گردش آن بهطور منظم کنترل شود تا دستگاه در شرایط استاندارد کار کند.
- استفاده از استابلایزر یا محافظ برق
نوسان برق نیز یکی از عوامل مهم بروز اختلال در پالسدهی دستگاه است. اتصال مستقیم دستگاه به برق شهری میتواند باعث وارد شدن فشار به قطعات الکترونیکی شود و در نتیجه عملکرد پالسدهی را با مشکل مواجه کند. به همین دلیل استفاده از استابلایزر مناسب و استاندارد، برای حفظ سلامت دستگاه و جلوگیری از آسیبهای احتمالی، کاملاً ضروری است.
- کنترل سیمکشی و اتصالات
گاهی مشکل بسیار سادهتر از چیزی است که تصور میشود؛ برای مثال شل شدن سیمها یا قرار نگرفتن صحیح اتصالات در جای خود. این موضوع نباید دستکم گرفته شود، زیرا حتی یک اتصال ضعیف نیز میتواند باعث اختلال یا قطع پالسدهی دستگاه لیزر شود. بررسی منظم سیمکشی و اتصالات، نقش مهمی در حفظ عملکرد صحیح دستگاه دارد.
- انجام سرویس دورهای
در نهایت، توصیه میشود دستگاه بهصورت دورهای توسط تکنسین متخصص سرویس شود. برخی از ایرادها با چشم قابل تشخیص نیستند و تنها یک کارشناس حرفهای میتواند آنها را شناسایی کند. انجام سرویسهای منظم، علاوه بر تضمین عملکرد دقیق و آمادهبهکار بودن دستگاه، به افزایش طول عمر قطعات و کاهش نیاز به تعمیرات ناگهانی نیز کمک میکند.
چه زمانی باید از متخصص کمک بگیرید؟
اگر موارد زیر را دیدید، بهتر است دستگاه را متوقف کنید و از تکنسین کمک بگیرید:
- بوی سوختگی
- صدای غیرعادی از پاور یا سورس
- جرقه یا نشتی
- خطای مداوم روی سورس
- دمای غیرعادی
- عدم خروجی حتی بعد از بررسی تنظیمات ساده
آیا خرابی چیلر می تواند باعث پالس نزدن دستگاه لیزر شود؟
بله، خرابی یا اختلال در عملکرد چیلر بهطور مستقیم میتواند باعث پالس نزدن دستگاه لیزر شود. چون تیوب لیزر در صورت بالا رفتن دما وارد حالت محافظتی میشود و برد کنترل اجازه پالسدهی را نمیدهد. در واقع چیلر وظیفه دارد دمای تیوب را ثابت نگه دارد، بنابراین اگر خنککاری بهدرستی انجام نشود، دستگاه برای جلوگیری از آسیب به تیوب، پالس را قطع میکند.
از طرفی بسیاری از مشکلات مثل کاهش سطح آب، خرابی سنسور دما، گرفتگی مسیر آب یا تنظیم نبودن درجه چیلر باعث بالا رفتن حرارت تیوب میشود. این موضوع معمولاً با نشانههایی مثل افت توان، خاموش شدن لیزر در حین کار یا کاهش کیفیت برش همراه است. به همین دلیل یکی از اولین اقداماتی که هنگام پالس نزدن دستگاه لیزر باید بررسی شود، وضعیت چیلر و سیستم خنککاری دستگاه است.
سخن نهایی
در پایان باید گفت که پالس نزدن دستگاه لیزر بیشتر از آنکه یک خرابی جدی و پرهزینه باشد، نشانهای از یک مشکل کوچک در مسیر نور، سیستم خنککاری یا اتصالات برق است. اگر مراحل بررسی را با حوصله و قدمبهقدم انجام دهید، معمولاً بدون نیاز به تعمیرات اساسی میتوانید دستگاه را دوباره به حالت طبیعی برگردانید.
فراموش نکنید که تمیز بودن لنز و آینهها، تنظیم آینهها، کنترل دمای آب و بررسی پاور و کابلها جزو سادهترین اما مؤثرترین اقدامات پیشگیرانه هستند. همچنین بهتر است همیشه قبل از شروع کار، وضعیت چیلر و اتصالات تیوب را چک کنید تا از توقف ناگهانی دستگاه هنگام کار جلوگیری شود.
در نهایت اگر با وجود تمام این بررسیها همچنان دستگاه پالس نمیدهد یا قدرت خروجی بهطور محسوس کاهش پیدا کرده، بهترین راهحل کمک گرفتن از یک متخصص لیزر است تا از آسیب جدی به تیوب یا پاور جلوگیری شود. با رعایت این نکات و سرویس دورهای، دستگاه لیزر شما همیشه در بالاترین کیفیت کار خواهد کرد و خطر توقف کار به حداقل میرسد.
